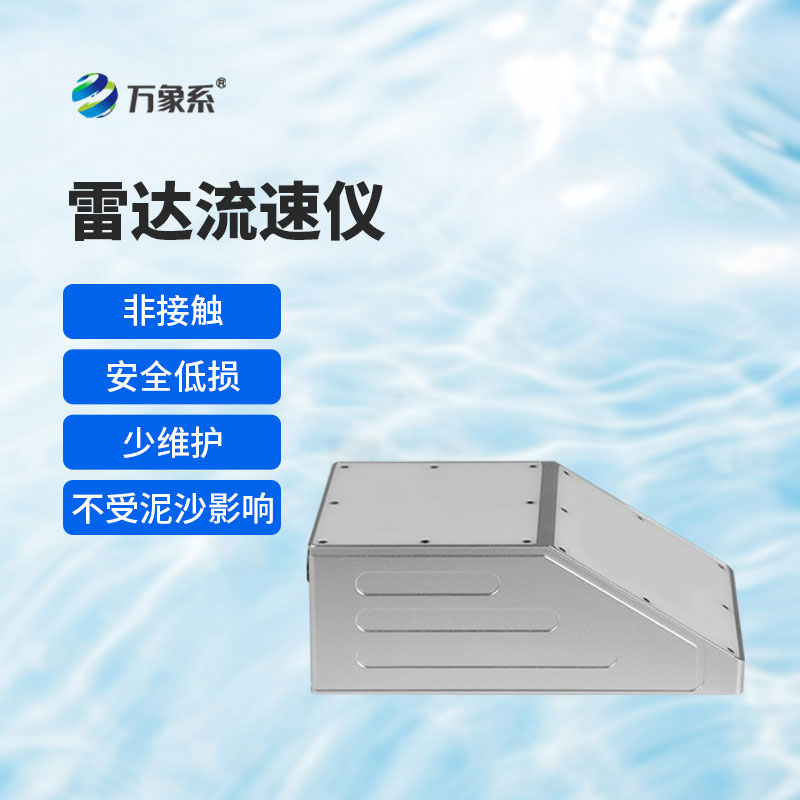

明渠雷達流量計

【產品簡介】明渠雷達流量計又稱雷達流量計，明渠流量計，明渠雷達流量計快速精準測量，數據穩定輸出，且適用于洪水期高精度環境，適用于河流，管道，渠道等領域的非接觸流量測量。

產品型號：WX-L3

產品價格：電議

產品品牌：萬象系

電話：19853697985

產品詳情

一、明渠雷達流量計產品簡介

明渠雷達流量計又稱雷達流量計，明渠流量計，明渠雷達流量計快速精準測量，數據穩定輸出，且適用于洪水期高精度環境，適用于河流，管道，渠道等領域的非接觸流量測量。

明渠流量計主要由雷達流速計、雷達水位計組成，流速計用于采集流體表面流速，并經過模型計算得到過水?dāng)嗝嫫骄魉伲俳Y(jié)合水位計測得的水位以及斷面信息算出過流斷面面積，從而利用公式流量=平均流速×過流斷面面積×修正系數得到流量，其中修正系數是根據實際測量環境得到的標準值進行計算得到。

二、技術參數

參數	說明
供電電壓	直流7 ～ 28V
電流（12V供電）	正常工作時300mA左右，休眠小于1mA。
工作溫度	-35° ～ 70°
防水等級	IP67
發射頻率	24.000 ～ 24.250GHz
通訊接口	RS-232 / RS-485
通訊協議	MODBUS-RTU / 自定義協議
測速范圍	0.15 ～ 15m/s
測速精度	±2%
速度分辨力	0.01m/s
測距范圍	0.4 ～ 40m
測距精度	±1cm
距離分辨力	1mm
天線樣式	流速：14 x 32゜水位：11 x 11゜
間隔時間	1 ～ 5000min
流量計尺寸（長×寬×高）	220×120×83.8mm
支架尺寸（長×寬×高）	100×100×100mm
重量	流量計+支架： 5.8kg
外殼材料	鍍鋅、不銹鋼板

三、測量渠段的選擇

測量渠段的選擇與測量流量的準確性有直接的關系，為得到較好的測量結果，測量渠段應盡量滿足以下條件：

1.測驗渠段內無巨大塊石阻水,無巨大漩渦、亂流等現象。

2.測驗渠段宜順直、穩定、水流集中。

3.測驗渠段需硬化處理，測量斷面宜規整。

4.測驗渠段應保持順暢，防止漂浮物堆積。

四、安裝注意事項

1.安裝流量計時，水位計和流速計雷達不能有遮擋，否則會影響測量準確度。

2.流量計安裝時需盡量保證外殼上表面水平，且安裝在渠道中間位置。

3.流速計波束建議朝來水方向，如圖3-3所示，且與水流方向的水平角度為0度。

4.流速計只受動態目標影響，渠道做硬化處理沒有雜草或樹木時，即便波束照射到渠道兩側也不會對測流造成影響。
